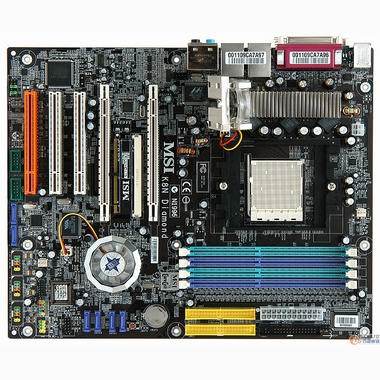

MSI K8N Diamond메인보드는 nVIDIA nForce4 SLI 칩셋을 장착하여 1Ghz HyperTransport의 939핀 AMD Athlon64/Athlon64 FX 프로세서를 지원하고 SLI(Scalable Link Interface) Technology를 지원하는 그래픽 카드 2개를 장착하여 최상의 그래픽 퍼포먼스를 지원하는 제품입니다. DDR400/333/266Mhz의 메모리 모듈을 장착할 수 있고 듀얼 채널을 지원합니다.Sil SATA RAID Controller를 통하여 2개의 SATA(SATA II RAID0/1)를 지원하며 nForce4 SLI 칩셋으로 4개의 SATA(SATA II RAID0/1/0+1/JBOD)를 지원하고 최대 10개(기본 4개)의 USB 2.0 포트등을 지원합니다. 또한 8채널을 지원 Creative Sound Blaster 24bits H/W Audio가 장착되어 있어 최고의 멀티미디어 환경의 PC로 사용이 가능(SPDIF OUT)하며 Dual Gigabit LAN을 지원하고 IEEE1394컨트롤러가 기본 탑재되어 있습니다.

* 본 제품의 완전한 작동을 위하여 윈도우 2000 또는 XP 이상의 운영체제 사용을 권장합니다.

* K8N Diamond 시리즈는 무선랜 세트가 포함된 "-54G"모델과 일반 모델 두 가지가 있습니다. 국내 판매용은 무선랜 세트가 포함되지 않은 일반형 모델입니다.

nVIDIA nForce4 SLI 칩셋을 장착하여 1Ghz HyperTransport의 Socket 939 AMD Athlon64/Athlon64 FX 프로세서를 지원하고Scalable Link Interface(SLI™) Technology를 지원하며 4채널 SATA RAID(0/1/0+1/JBOD), USB 2.0 포트 등을 지원합니다.

Sil SATA RAID Controller를 장착하여 2개의 SATA(SATA II RAID0/1) 커넥터가 On-board되어 있습니다.

4개의 메모리 소켓이 제공되며 최대 4GB의 DDR400/333/266 메모리를 장착하실 수 있고 메모리를 2, 4개를 장착할 경우 듀얼 채널을 지원합니다.

* 이 제품에는 3개의 메모리 장착이 불가능하니 주의하시기 바랍니다.

2개의 PCI Express x16 그래픽 슬롯(PCI Express x1 호환), 3개의 PCI 슬롯이 제공되어 높은 확장성을 제공합니다.

SLI connector에 장착된 SLI switch card를 SLI MODE 상태에서 듀얼 그래픽 카드를 구축하여 최상의 그래픽 퍼포먼스를 제공할 것입니다. 또한 non-SLI MODE 상태에서 1개의 그래픽 카드도 장착하여 사용할 수 있습니다.

* SLI™ mode 상태에서 2개의 그래픽 카드를 장착할 경우 동일 모델 및 브랜드의 그래픽 카드를 장착해야 하고 x16이 아닌 x8의 대역폭으로 각 슬롯이 동작합니다. 또한 1개의 그래픽 카드를 장착하여 사용할 경우 2개의 PCI Express x16 슬롯 1번 슬롯에 장착하여 사용할 수 있습니다.

SLI switch card를 커넥터에 끼우는 방향에 따라 듀얼 그래픽 모드 또는 싱글 그래픽 모드로의 변환이 가능합니다.

SLI Bridge를 2개의 그래픽 카드에 꽂을 때 J1으로 표기된 방향은 1번 PCI Express에 꽂힌 그래픽 카드에, J2로 표기된 방향은 2번 PCI Express에 꽂힌 그래픽 카드에 꽂아야 합니다. 또한 SLI 성능을 100% 발휘하기 위해서는 윈도우 XP 서비스팩2를 필수적으로 설치해야 합니다.

3Phase전원부는 안정적인 전원 공급을 뒷받침합니다. 또한 MOSFET에 히트 파이프를 채용한 방열판과 자그마한 쿨러를 장착하여 높은 안정성을 제공할 것입니다. 또한 코일 초크가 아닌 큐빅 초크를 부착하여 전원 효율을 향상 시키고 전원 손실의 최소화, 낮은 발열, 고주파 잡음 감소 등의 효과를 제공합니다.

MOSFET의 방열판이 보드 PCB에 붙어 있지 않고 위에 부착하여 기판 온도 상승을 억제하였고 방열판으로의 열 전도성을 더욱 높여 안정성 확보에 역점을 두었습니다.

히트파이프를 채용한 전원부 방열판은 바닥에 열전도 패드가 부착되어 있고 니켈 도금을 하였으며 자그마한 쿨러를 장착하여 뛰어난 방열 효과를 제공합니다.

LAN의 지원은 Marvell PHY와 Marvell88E8053 Gigabit LAN Controller탑재로 Dual Gigabit LAN을 지원하고 Creative Sound Blaster 24bits H/W Audio를 장착하여 24-bit/96~192 Khz의 고품질의 8채널 사운드를 출력(SPDIF 출력 지원)할 수 있도록 하여 멀티미디어 환경의 PC로 사용이 가능합니다. 또한 IEEE1394 Controller를 장착하여 최대 3개의 IEEE1394 포트를 지원합니다.

6개의 USB 포트를 연결할 수 있는 USB 커넥터와 2개의 IEEE1394 포트를 연결할 수 있는 IEEE1394 커넥터, 전면 오디오 커넥터, CD 커넥터 등이 Onboard 되어 있습니다. 또한 nForce4 SLI 칩셋의 지원으로 3Gb/s SATA II를 지원하는 4개의 SATA 커넥터가 Onboard 되어 있습니다.

파워의 연결은 24핀 또는 20핀 타입과 모두 연결이 가능하며 4핀 ATX12V 커넥터 역시 장착되어 있습니다. 최소 정격 450W 이상의 파워 서플라이를 사용해야 하며 +12V를 최소 18A 이상 지원하는 파워 서플라이를 권장합니다.

출력부에는 PS/2방식의 키보드와 마우스 포트, SPDIF OUT 단자(Coaxial, Optical), Parallel 포트, Serial 포트, IEEE1394포트, 4개의 USB 2.0 포트, 2개의 RJ-45 LAN 포트, 오디오포트가 제공됩니다.

드라이버 및 유틸리티 CD와 사용설명서, HDD/FDD 라운드 케이블, SLI Bridge, 2 x IEEE1394포트 브라켓, 2 x USB2.0 포트 브라켓, 2개의 Serial ATA 파워 케이블, 4개의 Serial ATA 케이블, I/O 쉴드, RAID 드라이버 디스켓, Diamond Club VIP ID 카드 등이 포함되어 있습니다.

※제품 스펙
