코어2 듀오와 같은 보급형 프로세서가 등장했다. 인텔이 내놓은 새로운 셀러론 프로세서가 그것이다. 이름만
셀러론이지 기본적인 구조는 코어2 듀오 프로세서와 같다. 다른 것이 있다면 코어가 한 개라는 것과 FSB와
L2 캐시가 코어2 듀오에 비해 낮은 것이 다를 뿐이다.

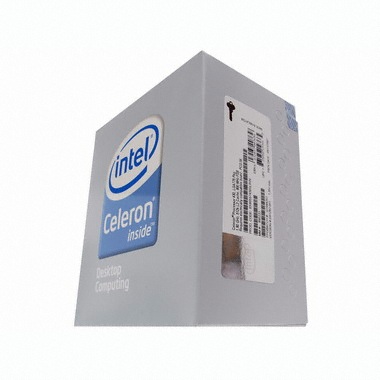

Intel
Celeron™ Processor 430
제조사
미국
인텔
제품명
인텔® 셀러론™ 프로세서
원산지
현지공장(말레이시아, 코스타리카, 필리핀 등)
제품형식
데스크탑용 마이크로프로세서
제품구조
Intel® Core®
Microarchitecture
이용소켓
LGA775
제품형번
430
작동속도
1.80GHz
제조공정
CPU회로 전선 굵기 65nm공정(1nm, 10억분의1m)
코어형태
싱글코어/ 콘로-L(Conroe-L)
시스템버스
800MHz(FSB, Front Side Bus)
1차 캐시
8way data cache 32KB
8way Instruction cache 32KB
2차 캐시
512KB
내장 기술
1. 넓어진 확장수행(Wide Dynamic Execution)
2. 향상된 전력관리(Intelligent Power Capability)
3. 진보된 지연방지(Smart Memory Access)
4. 높아진 전송대역(Advanced Digital Media Boost)
5. 미세한 제조공정(Intel 65nm Technology)
명령어세트
SSE3/SSE4, xD, EM64T
하이퍼쓰레딩
없음
CPU재질
방열판(IHS): 니켈 도금한 구리
기판 재질: 강화섬유 수지
기판 표면: 금도금한 니켈
냉각장치
알루미늄 방열판과 냉각 팬

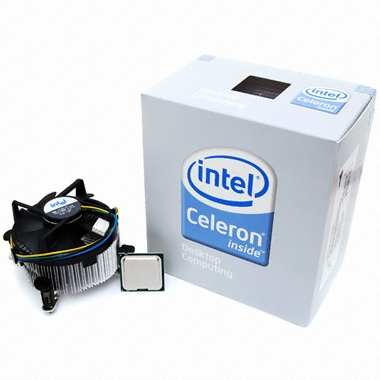

박스 구성품
CPU, CPU 쿨러, 설명서, 로고 스티커
코어2
듀오 프로세서가 폭발적인 성능을 쭉쭉 뽐냈던 핵심비결은 바로 넓어진 확장수행 덕이다. 셀러론
프로세서 또한 코어2 듀오가 써왔던 확장수행 기술을 그대로 쓴다. 여기서 잠깐 CPU를 자동차 생산공장처럼
생각해 보자. 자동차 생산공장에서는 자동차 부품(데이터, Micro-Op) 3만여개를
컨베이어시스템(데이터처리통로,
pipeline)에 얹고 돌려서 자동차를 차례차례 조립한다. 이때 작업은 컨베이어 3대를 쓰고 컨베이어
한 라인마다 46단계의 조립과정을 거친다. 이것이 앞선 펜티엄 CPU의 데이터처리 방식이다. 이 때 생산량을
늘이려면 컨베이어 이동속도(클럭주파수)를 빠르게 해서 원하는 목표치에 맞췄다. 하지만 컨베이어 이동속도를
빠르게 하는 것도 한계가 있다.
한계를 극복하는 좋은 방법이 없을까? 고심하던 공장장은 무릎을 탁 쳤다. 소매를 걷어붙이고
공장설계를 처음부터 새로 했다. 컨베이어(pipeline)를 3개에서 4개로 늘이고 컨베이어에서 조립하는
단계를 46번에서 14번으로 팍 줄였다. 덕택에 컨베이어 이동속도를 종전보다 크게 낮췄는데도 생산량은 오히려
뛰었다.
인텔은 생산성향상 노력을 여기서 끝내지 않았다. 앞선 방식에서는 부품을 하나하나 컨베이어에 그냥 얹었지만 새방식(core)에서는
짝을 이루는 부품을 컨베이어에 올릴 때부터 아예 반조립(Macro Ops Fusion)한다. 결과적으로 처리할
부품수도 크게 줄었다.
셀러론의 전신인
코어2 듀오 프로세서를 들여다보자. 공장을 완전히 새로 뜯어고쳤듯 코어2의 CPU 회로는 앞선 펜티엄 시리즈와 딴판이다.
여기서 잠깐 CPU회로의 설계방식을 종전 펜티엄은 넷버스트 구조(Intel® NetBurst), 코어2 듀오와
펜티엄 듀얼코어는
'코어 미세구조'(Intel® Core Microarchitecture)로 구분한다. 새로운 CPU
회로 설계방식인 코어 미세구조는 처리하는 데이터량이 넷버스트 구조보다 훨씬 많을 수 밖에 없다.
공장 컨베이어를 빗대었듯이 실제로 데이터가 오가는 통로회로(pipeline)는 코어 4개, 넷버스트 3개 지녔다.
코어가 넷버스트보다 데이터통로 1개를 더 많이 갖췄다. 따라서 단순하게 생각해도 코어가 넷버스트보다 33%정도
성능향상이 된 셈이다. 이뿐 아니라 데이터통로 회로 자체만 놓고 따져봐도 넷버스트는 46단계, 코어는 14단계만
거친다. 따라서 코어 미세구조는 앞선 펜티엄보다 폭발적인 성능을 뽐내게 된것이다. 인텔은 코어 미세구조의 성능향상
데이터처리방식을 '와이드 다이내믹 실행'이라고 이름 지었다.
이 제품이 놀라운 것은 성능 때문만은 아니다. 뛰어난 성능을 내면서 전력소비량은 오히려 꽉
비틀어 입을 쩍 벌어지게 했다. 정확하게는 전력소비량을 40~30%정도 줄어든 셈이다. 도대체 어떤 술수를
부려서 밥을 조금 먹고도 엄청난 괴력을 뽐내는 것일까? 그 비결은 인텔이 CPU회로 속에 담은 디지털 온도센서에
있다.
인텔은 CPU 회로 속에 전기도둑을 감시하는 끄나풀과 문지기를 심어놓았다. 끄나풀은 디지털 온도센서이고 문지기는
통로마다 설치해 놓은 게이트(gate)가 그것이다. 또 끄나풀이 CPU
회로구성 하나하나 '감 놓아라 배 놓아라' 전력관리를 직접 할 수 있게 손을 썼다. 이 때문에 전기를 낭비하거나
기준치보다 높은 온도가 되면 해당 회로구성은 끄나풀의 철저한 통제를 받는다. 인텔은 또 모든 회로 속 데이터 통로마다 문지기(gate)를
두고 데이터가 오갈 때는 문을 활짝 열어두지만
이용치 않을 때는 사정없이 전기를 끊는다.
실제로 CPU회로를 살펴보면 가장 말썽덩어리가 산술논리-연산장치(ALU, arithmetic-logic unit)다.
전기를 많이 쓰고 열도 많이 낸다. 이 말썽쟁이 ALU는 한 손에 64bit씩, 양 손으로 총 128비트 데이터를
주고받는다. 여태껏 ALU는 일이 적어도 게으름을 폈다. 데이터량이 적어 한 손만 까딱거려도 될 때도 양 손을
부릴 때처럼 전기를 낭비하고 열을 심하게 냈다. 예전까지만 해도 '일이 많고 중요한 장치니까 별수없다'고
그냥 넘어갔었지만 인텔은 인정사정 볼 것 없이 확 틀어쥐어버렸다.
문지기는 ALU나 데이터 통로를 지키다가 어느 누가 어느 곳에서
빈둥대고 놀 때는 공급하는 전기를 가차없이 끊어버린다. 문지기가 가혹해 보여도 전체성능은 떨어뜨리지 않으면서
낭비되는 전기를 알뜰하게 쥐어짜내는 것이다. 이 기술을 종전 전력관리 기술과 맞대보면 인텔이 얼마큼 저전력
저발열을 신경 썼는가 짐작하기 쉽다. 인텔이 앞서 선보였던 '다단계 속도조절'(Intel Speed- Step®
Technology)은 단순히 동작주파수를 낮췄을 뿐이다.
셀러론 프로세서가 괴력을 뽐내게 된 원동력을 꼽으라면 높아진 전송대역을 빼놓을 수 없다. 'Intel®
Advanced Digital Media Boost'가 그것인데 이 기술은 SSE(Streaming
SIMD Extensions)명령을 빠르게 처리해서 소프트웨어 성능을 쫘악 끌어올린다. 큰 혜택을
보는 소프트웨어는 비디오, 이미지, 사진편집, 금융, 기술, 과학, 암호화 관련 프로그램이다.
셀러론 프로세서가 SSE명령을 어떻게 다루길래 소프트웨어 성능이 크게 뛰었는지 알아보자. 앞선 펜티엄에서는
128bit짜리 SSE/ SSE2/ SSE3 명령을 두번의 클럭주파수마다 64bit씩 나눠서
처리했다. 128bit를 처리하려면 두 번 주파수가 뛰어야 한다는 얘기다. 하지만 셀러론 프로세서는 어드밴스드
디지털 미디어 부스트 기술을 부려서 128bit로 한번에 끝내게 한다. 클럭주파수당 처리하는
데이터량이 2배이상 뛰었기 때문에 그래픽, 비디오, 오디오와 같은 멀티미디어 환경과 SSE 명령들을
쓰는 소프트웨어가 탁월한 성능으로 돌아가게 된 것이다.
셀러론 프로세서가 진정으로 강력한 성능을 지닐 수 있었던 것에는 바로 제조공정도 한 몫 단단히 한다.
셀러론의 CPU 코어는 맨눈에 보이지 않을 정도인 10억분의 65미터 전선들이 얼기설기 회로 구성이
돼 있다.
이 회로에는 인텔이 자랑하는 2세대 인장실리콘, 빠른 구리 상호연결 8층 레이어, 저유전체, 고성능
절전 트랜지스터로 이뤄진다. 이 중에서 가장 작고 성능이 좋은 35nm짜리 '데이터 출입구'
트랜지스터가 압권이다. 보통 펜티엄4 프로세서의 트랜지스터 출입구가 50nm이니까 얼마큼 좋게 했는지
알 수 있다. 빠르고 작은 트랜지스터는 프로세서 성능을 높이는 기본이라는 것을 여실히 보여준다.
인텔
정품박스에 함께 든 CPU쿨러를 꼼꼼히 살펴보면 좋게 바뀐게 눈에 띈다. 이 중에서 냉각 팬 날개
모양이 눈길을 끈다. 앞선 쿨러는 비행기 프로펠러처럼 날개 사이가 벌어지고 폭이 작았다. 날개가
빠르게 회전하지만 시끄러운게 흠이다.
펜티엄 듀얼코어와 함께 짝을 이루는 쿨러는 날개를 좋게 고쳤다. 마치 오리발의 물갈퀴 같다. 우리가 흔히 보는
선풍기처럼 날개와 날개 사이가 좁고 폭이 넓다. 한번 돌아서 바람을 많이 일으키는 구조로 바꾼
것이다. 또 날개 폭을 넓게 해서 소음도 줄였다.
이뿐 아니라 펜티엄 듀얼코어의 CPU쿨러는 서멀 그리스도 아이디어 좋게 발라뒀다. 원래 서멀그리스는 많이
바를수록 오히려 좋지 않다. 서멀그리스는 CPU와 방열판 사이의 틈을 매꿔 열전달율을 좋게 하는게
주요 목적이기 때문이다. 따라서 서멀그리스를 너무 많이 발라두면 서멀그리스가 열 전달통로를 가로막는
꼴이 된다. 인텔은 이러한 약점을 간파했는지 서멀그리스를 지능적으로 얇게 발랐다. CPU 닿는 면에
서멀그리스를 띄엄띄엄 조금만 바른 것이다. 실제로 쿨러를 CPU위에 얹고 밀착하면 서멀그리스가 얇게
퍼진다.
▲
CPU와 함께 박스에 담은 쿨러다. 메인보드의 4핀 전원연결선에 꽂아 쓴다.
▲
CPU와 맞닿는 곳은 알루미늄을 쓰고 서멀 그리스를 미리 발라두어 열전도율을 극대화 했다.
펜티엄 듀얼코어 프로세서 쿨러는 예전 쿨러보다 서멀그리스를 적게 발랐다. 원래 서멀그리스는 많이 바르는 것보다
조금만 얇게 발라야 열 전달이 잘 되기 때문이다.
