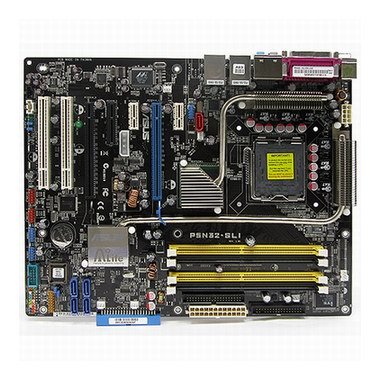

아이보라 ASUS P5N32-SLI Deluxe메인보드는 NVIDIA nForce4 SLI - Intel Edition과NVIDIA nForce4 SLIR칩셋을 채용한 제품으로 인텔의 64비트 기술인 EM64T 기능과 발전된 전력관리 기술인 EIST 기능등을 시스템상에서 구현할 수 있으며Hyper-Threading에 기반한 LGA775규격의INTEL PentiumD / Pentium4 / Celeron 프로세서, 그리고 향후 선보일 인텔의 듀얼코어 프로세서를 지원하는 제품입니다. 또한 240핀 DDR2규격의 DIMM 소켓 4개를 메인보드 상에 배치하여 DDR2 667/533/400메모리 모듈을 듀얼채널로 장착할 수 있게 하였으며, SLI 구성시 각각 16x 로 동작하는 PCI Express x16그래픽 슬롯 2개와 PCI-Express x4 슬롯 1개,PCI-Express x1 슬롯 1개, PCI슬롯 2개를 기본제공하여 인텔 플랫폼에서 사용자의 선택에 따라 멀티디스플레이 환경을 이용할 수 있도록 하였습니다.
P5N32-SLI Deluxe제품은 듀얼 RAID를 사용할 수 있는데 사우스브릿지칩셋에서 지원하는 최고속도 3Gb/s를 내는 4개의 SATA II포트로 RAID0, RAID1, RAID 0+1, 5, JBOD으로 구성할 수 있으며 Silicon Image사의 SATALINK 칩셋을 탑재하여 S-ATA II RAID 컨트롤러가 지원하는 2개의 SATA II RAID를 사용하실 수 있습니다.
그리고 10개(기본4개/추가6개)의 USB 2.0 포트등을 메인보드 자체적으로 지원하며, 8채널을 지원하는 사운드 코덱과 듀얼 기가비트 LAN과 IEEE1394 2개를 지원합니다. |
|
|
|
|
|
|
|
제품명 |
ASUS P5N32-SLI Deluxe 아이보라 |
|
플렛폼 |
ATX (30.5 x 24.5 cm) |
|
CPU |
Intel® Pentium D/Intel® Pentium 4/Intel® Celeron 프로세서 지원
Intel® EM64T 테크놀러지 (64비트) 지원
Enhanced Intel SpeedStep® Technology (EIST) 지원
Intel® 하이퍼스레딩 테크놀러지 지원
Intel® 04B/04A와 05B/05A프로세서 지원
듀얼코어 CPU지원(펜티엄D 820의 경우 싱글 코어로 동작) |
|
소켓규격 |
LGA775 소켓 |
|
FSB |
1066/800/533MHz |
|
칩셋 |
사우스브릿지 :NVIDIA nForce4 SLI - Intel Edition
노우스브릿지 : NVIDIA nForce4 SLI |
|
메모리 |
240핀 DIMM 소켓 4개(최대 16GB 지원)
듀얼채널 DDR2 667/533 non-EDD메모리 지원 |
|
확장슬롯 |
PCI-Express x16 슬롯 2개 (SLI 구성시 각각 x16, x16모드로 동작)
PCI-Express x4 슬롯 1개
PCI-Express x1 슬롯 1개
PCI슬롯 2개(PCI 2.2) |
|
SLI |
동일한 SLI지원 PCI Express x16그래픽카드 2개
(각각 PCI Express x16으로 동작하여 x32대역폭을 제공합니다.)
ASUS SLI 브릿지
ASUS EZ 플러그
ASUS 슬롯 방열 디자인
ASUS 듀얼 PCI Express 그래픽카드를 위한 PEG Link |
|
스토리지 |
NVIDIA nForce4 칩셋:
-4 x SATA (최대속도 3Gb/s)
- 2 x UltraDMA 133/100/66/33
- NVRAID : RAID0, RAID1, RAID 0+1, 5, JBOD
Silicon Image 3132 SATA 컨트롤러:
- 1 x 내장 SATA (최대속도 3Gb/s) 하드디스크
- 1 x 외장 SATA 하드디스크(SATA On-the-Go)
- RAID 0,1 |
|
듀얼
기가비트 LAN |
Marvell 88E8053 기가비트 랜 컨트롤러
Marvell 88E1111 기가비트 랜 PHY
nForce4 내장 Gbit MAC(외부 Marvell PHY)
-NY ActiveArmor
-NY Firewall
-AI NET2 |
|
AUDIO |
Realtek ALC850 8채널 오디오 코덱
Coaxial/Optical S/PDIF 후면 출력포트 |
|
IEEE1394 |
TI 1394a 컨트롤러가 지원하는 2개의 커넥터 |
|
USB 2.0 |
10개 지원(기본 4개/추가 6개) |
|
|
|
|
|
|
|
|
▲ Socket 775(LGA775)
LGA775 규격의 소켓 T를 장착하여 해당 규격에 대응되는 Intel® Pentium D/Intel® Pentium 4/Intel® Celeron 프로세서를 시스템에 채용할 수 있습니다. |
|
|
|
|
|
▲ NVIDIA nForce4 SLI - Intel Edition
인텔과의 크로스라이센싱을 통해 선보여진 NVIDIA의 nForce4 SLI for Intel Edition칩셋을 장착하여 FSB 1066/800Mhz에서 동작하는 LGA775 펜티엄4 프로세서를 지원합니다.
인텔의 최신 기술인 EMT64T와 EIST, Hyper-Threading을 지원하며 향후 출시될 멀티코어 프로세서를 구동시킬 수 있도록 설계된 본 칩셋은 NVIDIA가 주창한 SLI Technology를 지원하여 SLI를 지원하는 그래픽 카드 2개를 장착하였을 경우 최상의 그래픽 퍼포먼스를 제공합니다.
팬티엄D 820의 경우 칩셋 제한에 의하여 싱글코어 모드로만 동작합니다. |
|
|
|
|
|
▲ NVIDIA nForce4 SLI
NVIDIA nForce4 SLI 칩셋을 장착하여 Ultra DMA 133/100/66/33를 지원하는 2 x IDE와 4 x Serial ATA II Raid를 통해RAID 0 / 1 / 0+1,5,JBOD를 지원하며 최대 10개(기본 4개/추가6개)의 USB 2.0 포트등을 지원합니다. |
|
|
|
|
|
▲ 듀얼 RAID
Silicon Image사의 SATALINK 칩셋을 탑재하여 SATA II 규격 포트 2개를 메인보드상에 추가로 지원합니다 |
|
|
|
|
|
|
|
▲ 듀얼 기가비트 LAN &AI NET2
2개의 분리된 네트워크 사이의 트래픽을 관리하는 네트워크 게이트웨이 시스템을 위해 설계된 듀얼 기가비트 랜을 채택하였습니다. 최소화된 지연시간을 위해 설계된 네트워크게이트웨이 PC의 기반이 됩니다.
ASUS AI NET2는 부팅 되자마자 100미터 이내의 네트워크 연결상태를 1미터 단위의 정밀도록 점검하는 ASUS만의 기술입니다. |
|
|
|
|
|
▲ IEEE1394
높은 전송률이 필요한 장비에서 주로 사용되는 IEEE-1394의 지원을 위해 텍사스인스투르먼트사의 TSB43AB22A 컨트롤러를 채용하였습니다. |
|
|
|
|
|
▲ 사운드 칩셋
Realtek 사의 ALC850 칩셋을 장착하여 8채널의 풍부한 사운드기능을 메인보드 자체적으로 지원합니다. |
|
|
|
|
|
▲ DDR SDRAM DIMM 소켓
듀얼채널과 DDR2 667/533지원하는 DIMM 슬롯 4개를 장착하여 64비트 OS 환경에서 최대 16GB까지 사용자가 용량을 확장하기 용이하도록 하였습니다. |
|
|
|
|
|
▲ 확장슬롯
PCI Express 16x 슬롯 2개를 그래픽카드용으로 사용할 수 있도록 하여 NVIDIA의 SLI 모드를 설정할 물적 토대를 마련하였으며, 장차 관련장비가 출시될 예정인 PCI Express x4 규격 슬롯 1개와 PCI Express 1x 규격 슬롯 1개를 메인보드상에에 제공합니다. 그리고 레거시 장비를 지원하는 PCI 슬롯 2개를 장착하여 사용자가 기존 장비를 이용하여 시스템의 기능을 확장할 수 있도록 하였습니다. |
|
|
|
|
|
▲ SLI 브릿지
SLI 모드를 사용하였을 때 SLI를 지원하는 NVIDIA의 그래픽카드를 연결시켜주는 브릿지모듈을 1개 기본 제공합니다. |
|
|
|
|
|
|
|
▲ 쿨링시스템
시스템의 효과적인 발열처리를 위해 수냉 쿨링이나 패시브 쿨링(방열판 방식)을 사용했을때 CPU전원부와 칩셋주변에 보다 효율적인 쿨링효과를 내기 위해 특별히 설계된 쿨링팬을 기본제공합니다. |
|
|
|
|
|
▲ IDE 커넥터
ODD등의 연결을 위한 IDE 규격 커넥터 1개가 메인보드의 측면부에 가로 뉘어져 배치되어 있습니다. |
|
|
|
|
|
▲ FDD 커넥터
드라이버 설치등에 주로 사용되는 FDD의 장착을 위해 FDD용 커넥터 1개를 배치하였습니다. |
|
|
|
|
|
▲ IEEE1394 &USB 2.0
TI 1394a 컨트롤러에서 지원하는 2개의 IEEE1394포트와 USB 확장 브라켓을 연결할 수 있는 USB 헤더가 2개 제공되고 있습니다. 1개의 헤더당 2개의 USB 포트를 제어할 수 있습니다 |
|
|
|
|
|
▲ 추가 SATA RAID &S/PDIF OUT
nForce4 사우스브릿지칩셋에서 지원하는 3Gb/s전송속도의 S-ATA II규격 포트 4개를 배치하여 관련 규격을 이용하는 저장매체를 연결할 수 있도록 하였습니다. |
|
|
|
|
|
▲ 추가 SATA RAID &S/PDIF OUT
Silicon Image사의 SATALINK 칩셋에서 지원하는 S-ATA II RAID 컨트롤러에서 출력하는 2개의 S-ATA II 지원 포트중 시스템 내부에 위치하는 1개는 기본 제공된 포트외에 추가적인 저장장비를 확장할 수 있도록 도와줍니다. 추가로 지원되는 다른 하나의 S-ATA II 규격 포트는 백패널에 배치되어 외부환경에서 저장매체와의 연결이 용이합니다.
또한 내장사운드 칩셋에서 S/PDIF OUT 포트를 지원하는 인터페이스를 제공해 드립니다. |
|
|
|
|
|
|
|
▲ GAME포트
슬롯과 사우스브릿지 칩셋 하단에는 USB 2.0 포트를 케이스 전면부등에서 활용할 수 있도록 해주는 IO 인터페이스와 시리얼포트/게임포트등을 지원하는 IO 인터페이스등이 자리잡고 있습니다. |
|
|
|
|
|
▲ GAME포트
PCI 슬롯 아래에는 내장사운드코덱에 사운드신호를 내부적으로 입력시켜주는 4핀 커넥터를 2개 배치하여 아날로그 CD나 라인입력등에 활용할 수 있도록 하였습니다. |
|
|
|
|
|
▲ 전원부
8페이즈 구성된 전원부는 강력하고 안정적인 전원 공급을 위한 설계입니다.
CPU소켓과 전원부 주위에는 강력한 2-SLOT 쿨링시스템을 장착하여 전원부으 발열해소와 쾌적한 컴퓨팅환경 모두를 이루게 해줍니다. |
|
|
|
|
|
▲ 후면부
백패널에는 키보드/마우스등과 연결되는 PS/2 포트와 패러렐포트, 7.1채널 지원 오디오단자함, 4개의 USB 2.0 지원 포트, 2개의 기가비트 이더넷 지원 포트, S-ATA II 규격 S-ATA 포트 1개, Optical / Coxial 규격 광출력 단자 각 1개씩이 배치되어 있습니다. |
|
|
|
|
|
|
|
▲ 사용설명서 &드라이버CD
사용설명서와 함께 메인보드에 장착된 다양한 장치들의 드라이버가 내장된 드라이버 CD 1장과 함께 멀티미디어환경을 강화시켜주는 WinDVD Suite 번들 CD 1장이 추가로 제공됩니다. |
|
|
|
|
|
▲ 부속물
USB 2.0, 게임포트, 시리얼포트, IEEE-1394 포트등을 슬롯가이드를 통해 활용할 수 있는 브라켓이 기본제공됩니다. |
|
|
|
|
|
▲ 부속물
I/O 쉴드, IDE 케이블 2개, FDD 케이블 1개, S-ATA 데이터 케이블 4개, S-ATA 전원 케이블 2개가 제공됩니다. |
|
|
|
