| 스팩 구분 | 상세 내용 | | 폼팩터 | ATX footprint (12" x 9.6"; 305mm x 244mm) | | 소켓 규격 | 소켓 AM2 | | CPU | AMD 옵테론 1000 시리즈 & 애슬론64 프로세서 지원
AMD 64 아키텍쳐 지원 | | 시스템 버스 | 2 GT/s HyperTransport | | 칩셋 | Broadcom ServerWorks BCM5785(HT1000)
SMSC SCH4307 Super I/O | | 메모리 | DDR2 듀얼채널/ECC Registered 지원 슬롯 4개
DDR2 667/533/400 지원, 최대 8GB 지원 | | 그래픽 | XGI Volari Z7(XG20) 그래픽 컨트롤러 내장
기본 비디오 메모리 16MB | | 확장슬롯 | PCI-X 64-bit 100/133MHz 슬롯 1개
PCI 슬롯 4개
Tyan TARO SO-DIMM 슬롯 1개 | | 저장장치 | Broadcom ServerWorks BCM5785(HT1000) 지원:
Ultra ATA 133/100/66 IDE 커넥터 1개
S-ATA 1.5Gb/s (RAID 0,1,5,10) 커넥터 4개 | | LAN | 인텔 i82541PI, 10/100/1000Mbps 이더넷 | | USB | USB2.0 총4개(기본2개/추가2개) 지원 |
|
 |
 |
 |

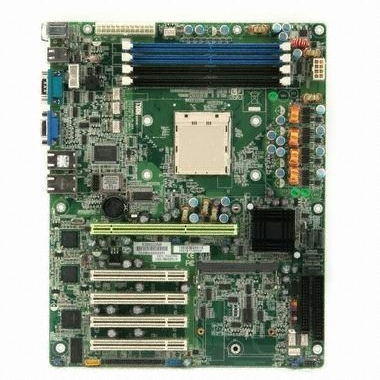

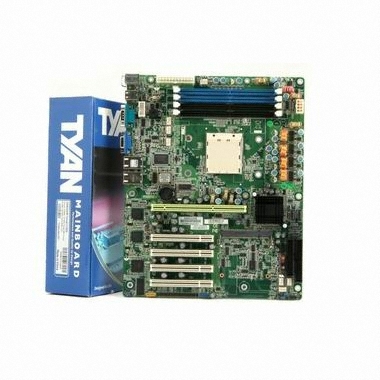

▲ TYAN S3950G2NR (Tomcat h1000S) Tyan Korea
TYAN S3950G2NR (Tomcat h1000S) Tyan Korea는 AMD 옵테론 1000 시리즈 프로세서와 애슬론64 프로세서를 지원하는 소켓 AM2를 통해 보다 강력한 성능이 필요한 서버관리자들이 시스템운영을 효율성 높게 운용할 수 있도록 하였습니다.
Broadcom의 ServerWorks BCM5785(HT1000) 칩셋을 탑재하여 2 GT/s의 System Bus로 동작하며, 64-bit와 32-bit를 동시에 지원하는 AMD 옵테론 시리즈 프로세서를 지원합니다.
또한, 최고 1.5Gb/s의 데이터 전송속도를 내는 4개의 S-ATA (RAID 0,1,5,10)와 Ultra ATA 133/100/66을 지원하는 1개의 IDE 포트, 최대 4개(기본2개/추가2개)의 USB 2.0포트를 지원합니다.
DDR2 667/533/400 규격의 ECC Registered 메모리를 듀얼채널로 최대 8GB까지 장착하여 사용할 수 있는 DIMM 슬롯 4개를 제공하여 드리고 있습니다.
|
|
 |
▲ 소켓 AM2
AMD 옵테론 1000 시리즈 프로세서와 애슬론64 프로세서를 지원하는 소켓 AM2를 통해 보다 강력한 성능이 필요한 서버관리자들이 시스템운영을 효율성 높게 운용할 수 있도록 하였습니다.
|
|
 |
▲ Broadcom ServerWorks BCM5785(HT1000) 칩셋
Broadcom의 ServerWorks BCM5785(HT1000) 칩셋을 탑재하여 2 GT/s의 System Bus로 동작하며, 64-bit와 32-bit를 동시에 지원하는 AMD 옵테론 시리즈 프로세서를 지원합니다.
또한, 최고 1.5Gb/s의 데이터 전송속도를 내는 4개의 S-ATA (RAID 0,1,5,10)와 Ultra ATA 133/100/66을 지원하는 1개의 IDE 포트, 최대 4개(기본2개/추가2개)의 USB 2.0포트를 지원합니다.
|
|
 |
▲ 듀얼채널 DDR2 667, ECC/REG 지원
DDR2 667/533/400 규격의 ECC Registered 메모리를 듀얼채널로 최대 8GB까지 장착하여 사용할 수 있는 DIMM 슬롯 4개를 제공하여 드리고 있습니다.
|
|
 |
▲ PCI-X 64-bit 133/100MHz 슬롯 지원
PCI-X 64-bit 133/100MHz 슬롯 1개와 레거시 장비를 지원하는 PCI 슬롯 4개로 슬롯부를 구성하여 사용자가 시스템의 기능을 확장하기 용이하도록 하였습니다.
|
|
 |
▲ Tyan TARO SO-DIMM 슬롯 지원
U320 SCSI와 SAS/S-ATA II/S-ATA를 사용할 수 있는 SO-DIMM 슬롯을 제공하여 드리고 잇습니다.
|
|
 |
▲ XGI Volari Z7 (XG20) 내장 그래픽
XGI의 Volari Z7 그래픽 컨트롤러와 16MB의 비디오 메모리를 탑재하고 있습니다.
|
|
 |
▲ S-ATA II 4개
ServerWorks BCM5785(HT1000)에서 지원하는 최고 1.5Gb/s 데이터 전송속도의 4개의 S-ATA 포트(RAID 0,1,5,10)를 제공하여 드립니다.
|
|
 |
▲ IDE & FDD 커넥터
P-ATA 인터페이스를 활용하는 HDD나 ODD등을 연결할 수 있는 Ultra ATA 133/100/66의 버스마스터 모드 규격 IDE 커넥터 1개와 FDD의 장착을 위한 FDD용 커넥터 1개를 배치하였습니다.
|
|
 |
▲ 듀얼 기가비트 랜
인텔 i82541PI 칩셋을 채택하여 10/100/1000 Mbps의 네트워크기능을 제공하여 드립니다.
|
|
 |
▲ 전원 연결
24핀 주 전원 커넥터와 8핀 보조 전원 커넥터를 이용하여 전원 공급을 합니다.
|
|
 |
▲ 충실한 전원부
고성능의 프로세서를 안정적으로 동작할 수 있도록 충실한 전원부를 구성하였습니다.
|
|
 |
▲ 출력부
출력부에는 PS/2 방식의 키보드와 마우스 포트, 2개의 USB 2.0 포트, 온보드 VGA 출력 포트, 듀얼 LAN 포트가 제공됩니다.
|
|
 |
▲ 리텐션 가이드
CPU 쿨러의 장력을 안정적으로 흡수하기 위해 리텐션 가이드를 제공하여 드리고 있습니다.
|
|
 |
 |
▲ 커넥터 및 케이블
I/O 쉴드와 S-ATA 데이터 케이블, S-ATA 전원 케이블, IDE 케이블, FDD 케이블을 제공하여 드리고 있습니다.
|
|
 |
▲ 사용자설명서 & 드라이브CD
사용자설명서와 설치 드라이브CD를 제공하여 드리고 있습니다.
|
|
 |
