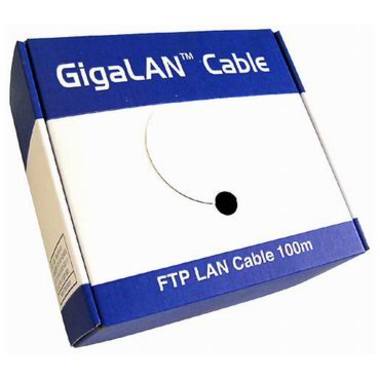

* FTP BOX케이블 100M (CAT. 5E)
* 국내최초 100M UTP 특허출원, 실용신안, 의장등록, 상표등록
* SOHO를 위한 소규모 네트워크 구축
* 고품질 저렴한 가격! 편리한 휴대! 미려한 디자인!
* 고급형/옥외용 (노이즈 방지 및 초고속 155MHz)

제품 크기


제품 뒷면


앞면에 동그란 덮개를 열어 케이블을 빼내서 사용함


덮개 내부의 FTP Cable의 모습


두 가닥씩 꼬여있는 여덟 가닥과 실드가 있는 FTP 케이블


박스 안에 들어있는 100M UTP 케이블

GigaLAN UTP 케이블 제작 방법

스트리퍼로 양 쪽 끝

고무패킹만 벗겨낸다.

(약 3cm정도)

꼬인 케이블을 선 배열 하기 쉽도록 펴준다.

선들을 배열순서에 따라 배열한다.

다이렉트 케이블(Direct)
주줄,주황,녹줄,파랑,파줄,녹색,갈줄,갈색

크로스 케이블(Cross)
녹줄,녹색,주줄,파랑,파줄,주황,갈줄,갈색

(왼쪽 그림은 다이렉트 배열)

꼬인 줄을 평평하게 하여 모아서 1cm 정도 남기고 끝을 가위로 일직선으로 잘라준다.

잘려진 선들이 UTP커넥터를 끼웠을 때 커넥터의 끝부분에 닫도록 꼭 넣어준다.

커넥터가 헐겁지 않도록 툴에 꽉 끼운 다음 손잡이를 꼭 눌러 찍는다.

테스터기에 케이블을 끼우고 Test 한다.

다이렉트 케이블 테스트장면
양쪽 테스터기 모두 순서대로 불이 들어오면 정상입니다.

크로스 케이블 테스트 장면
메인 테스터기는 순서대로 들어와야 하며, 나머지 한쪽은 왼쪽 그림처럼
